對夾式氣動蝶閥工作原理-緊急切斷閥論壇
時間：2020-05-19 01:43:58 來源：永龍閥門 閱讀：0次
對夾式氣動蝶閥工作原理-緊急切斷閥論壇
對夾式氣動蝶閥是將壓縮空氣或氮氣作為動力源，通過氣源壓力進入氣動執行器，驅動閥桿帶動圓盤形的蝶板圍繞著閥桿軸線左右旋轉，旋轉角度為0-90°。當蝶板由初始位置旋轉90°時，閥門即由開到關，或由關到開。對夾式氣動蝶閥能順利運行，關鍵就在于上方的角行程氣動執行機構，也叫氣動頭，氣動頭靠氣缸吸入空氣為動力，帶著閥桿閥板運動。
雙作用氣動蝶閥執行機構工作原理：

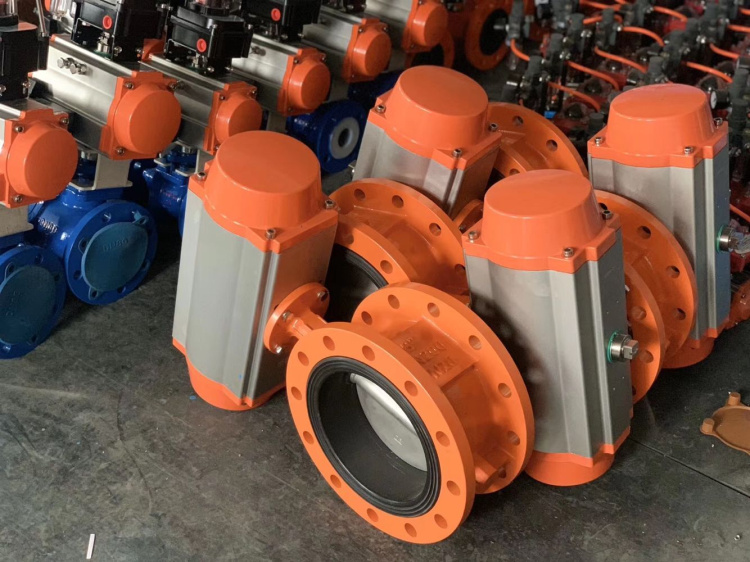

雙作用氣動頭
通氣打開，通氣關閉。
常閉型：通電通氣打開，斷電通氣關閉。常開型：通電通氣關閉，斷電通氣打開。
AT系列氣動執行器是雙活塞齒條與齒輪轉動結構設計，分為雙作用與單作用（彈簧復位），適用于戶外或戶內各種非腐蝕性環境。
雙作用氣動執行器多見于活塞式氣缸，在失去氣源時，閥門可處于保位（FL）狀態。
單作用氣動蝶閥執行機構工作原理：

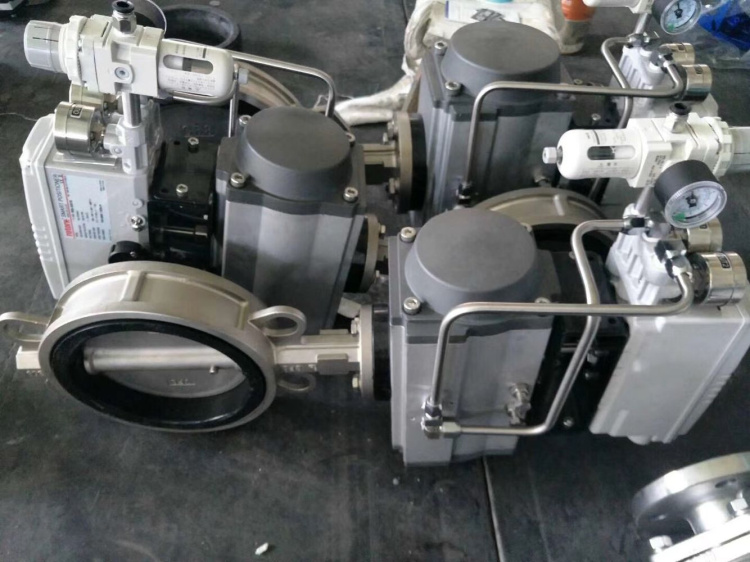

單作用氣動頭帶彈簧復位
常閉型（氣開型）、常開型（氣關型）。
常閉型：通氣開，斷氣關閉。常開型：通氣關，斷氣開。
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，彈簧復位時輸出軸即變為反向旋轉）。
