三偏心蝶閥圖片-三偏心蝶閥閥座密封面加工流程

時間:2020-12-05 19:16:41      來源:永龍閥門      閱讀:0
三偏心蝶閥圖片-三偏心蝶閥閥座密封面加工流程
   三偏心蝶閥結構特征為在雙偏心的閥桿軸心位置偏心的同時、使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線、也就是說、經過第三次偏心后、蝶板的密封斷面不再是真圓、而是橢圓、其密封面形狀也因此而不對稱、一邊傾斜于本體中心線、另一邊則平行于本體中心線,其密封面形狀也因此而不對稱、一邊傾斜于本體中心線、另一邊則平行于本體中心線。

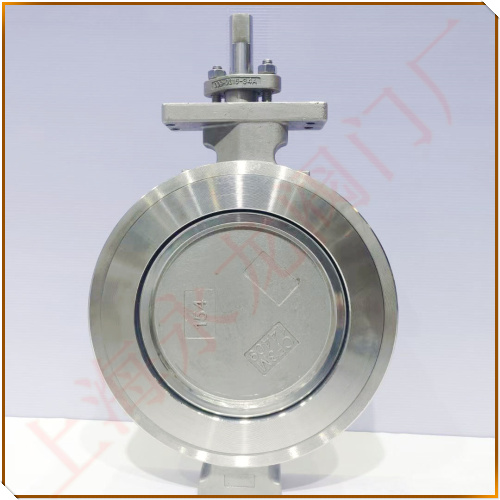

對夾式三偏心蝶閥圖片
三偏心蝶閥閥座密封面加工流程:
   三偏心蝶閥的閥桿軸心既偏離閥板密封面,也偏離閥體中心,同時,閥座密封面所在回轉軸線與閥體通道軸線偏心一定的角度;
   蝶閥經過第三次偏心后,蝶板的密封面剖切面不再是圓形,而是橢圓;
   第三次偏心的最大特點就是從根本上改變了密封構造,不再是位置密封,而是扭矩密封;即不再是依靠閥座的彈性變形密封,而是依靠閥座的接觸面密封比壓達到密封效果;
   三偏心蝶閥(Trieccentric butterfly valve)解決了金屬閥座零泄漏這一難題,其密封等級可以達到V I級泄露;金屬閥座可在高壓高溫的工況使用;蝶板不刮擦閥座,閥門的啟閉力矩也大大減小;
   加工閥座密封面時,需要設計一個斜度板工裝,其傾斜度與第三個偏心一致,才能加工廠密封面的橢圓形狀和偏心幾何特征,這第三次偏心的較大特點就是從根本上改變了密封構造、不再是位置密封、而是扭力密封、即不是依靠閥座的彈性變形、而是完全依靠閥座的接觸面壓來達到密封效果、因此一舉解決了金屬閥座零泄漏這一難題、并因接觸面壓與介質壓力是成正比的、耐高壓高溫也迎刃而解。

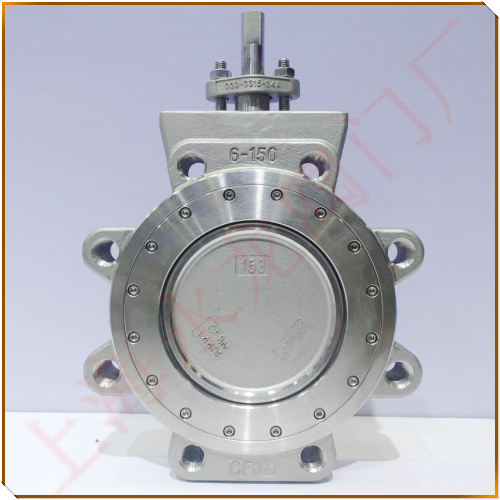

   凸耳式三偏心蝶閥圖片
   永龍閥門制造的三偏心蝶閥作為閥門新科技的結晶、揚各種閥門之長、避各種閥門之短、越來越受到廣大用戶和設計人員的重視。其壓力等級可以到達2500磅級、標準口徑可以做到48英寸、而且對夾、凸耳、法蘭、環接、對接焊、夾套、各種結構長度等都可以對應、更由于材料選擇余地很大、高低溫及各種酸、堿等腐蝕性介質也都能對應自如。
