低溫拉斷閥-液氮儲罐現場
時間：2020-08-22 01:59:46 來源：永龍閥門 閱讀：0次

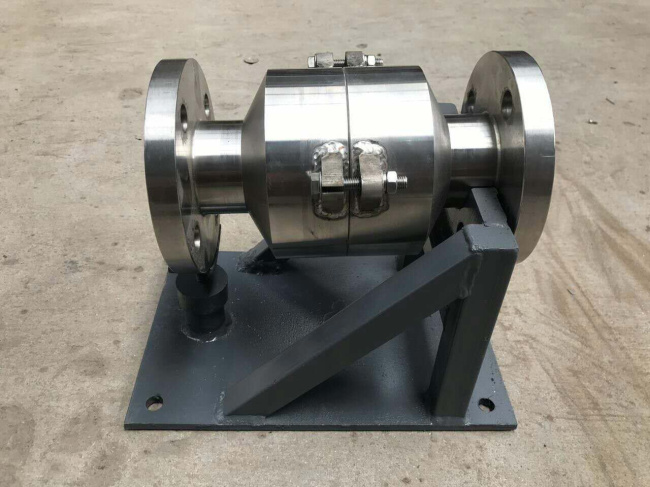

低溫拉斷閥-液氮儲罐應用現場
Cold snap valve - liquid nitrogen storage tank application field
低溫拉斷閥（安全斷開聯軸器 Safey Break Away Coupling）屬于軟管或鶴管承受意外過載情況下的被動安全保護裝置。一端安裝在固定的管道或者儲罐出口，另一端連接低溫鶴管或金屬軟管，當壓力過載觸發時拉斷閥瞬間分離成兩半閥體，其內置閥門自動截斷管線在分離點的通路，從而防止低溫物料外溢造成的安全事故。
低溫拉斷閥（分離式聯軸器 Nottrennkupplungen）應用：
*使用軟管線進行裝載過程
*使用鉸接管臂的加載過程
*軟管站
*灌裝過程
*移動加油系統
*液氧、液氬、液氮、石油液化氣等其他低溫介質
緊急拉斷閥基本原理：
低溫拉斷閥（分離式聯軸器 Nottrennkupplungen）由兩個幾乎相同的半聯軸器組成。在正常運行中，它們借助三個斷裂螺栓通過一對法蘭相互連接。法蘭連接沒有重疊，因此管線上的拉力直接傳遞到斷裂螺栓。拉斷閥不受負載角度的限制，在純軸向載荷的情況下，拉伸載荷均勻地分布在所有三個螺栓上，因此此處的觸發閾值最高。另一方面，在側向拉力的情況下，負載在分?jǐn)噤N上的分布不均勻，與耦合軸的夾角越大。然后，負載逐漸集中在一個螺栓上，只能集中在兩個螺栓上。
拉斷閥如果超過其抗拉強度，則螺栓會斷裂并且法蘭連接松動。在這種情況下，必須立即將單獨的聯軸器半部牢牢鎖定，為此，兩個半部都分別裝有彈簧式止回閥。它們在運行時相互支撐，并保持橫截面敞開。在分離的情況下，不再提供閥的相互支撐作用，因此它們突然關閉了逐漸變小的橫截面。
