GJ41X-06L管夾閥
時間：2021-06-07 05:26:57 來源：永龍閥門 閱讀：0次

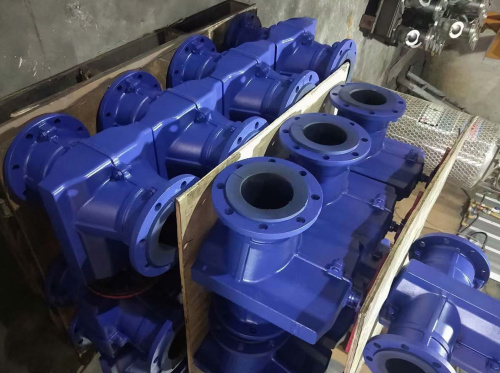

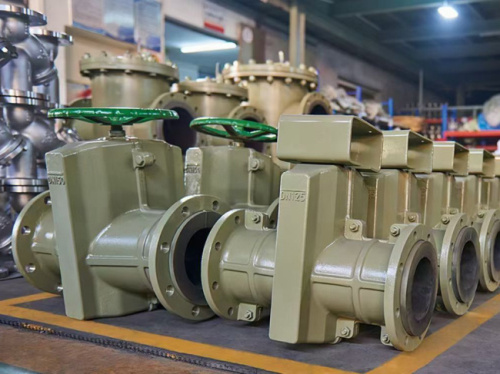

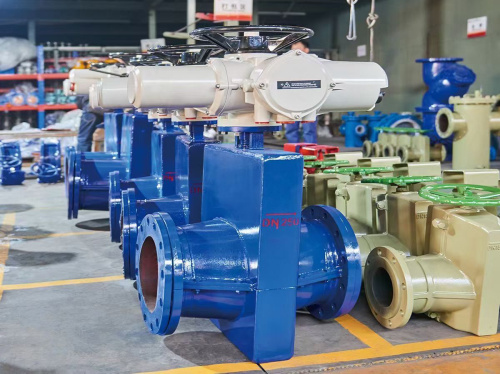

GJ41X-06L管夾閥
別稱：夾管閥、氣囊閥、箍斷閥
GJ41X-06L管夾閥(Pinch Valve）由上下鑄鐵、鋁合金、不銹鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。管夾閥中間的有一套管，套管是管夾閥重要的零件，也是管夾閥的核心部件，提供抗腐蝕、抗磨損和承壓能力。管夾閥的質量取決于套管的質量，介質由套管中間通過，用氣動、電動、手動或者液動等驅動方式擠壓套管，達到開關/調節的作用。
管夾閥技術參數：
制造標準：Q/ND GJ001-001
型號規格：DN25-DN1000
閥體材質：球磨鑄鐵/鋁合金/碳鋼/不銹鋼
膠套工藝：純手工進口工藝
膠套材質：高耐磨紅膠/NR/EPDM等
加強層：多層簾布加強
應用壓力：0.6Mpa/1.0Mpa/1.6Mpa
使用溫度：-35℃~+130℃
法蘭標準：國標 PN10/16 、美標ANSI 150LB 等其他標準
適用介質：污水、礦漿、酸堿性介質、干粉等
控制條件：手輪驅動、電動、氣動、液動
“上海永龍閥門廠”管夾閥優點:無壓損、無堵塞、無泄漏、耐沖擊；適合含顆粒的液固及氣固二相介質；簾子布加強型膠管，高耐磨耐腐蝕，抗撕裂耐疲勞，可實現遠程控制，多閥聯動裸式閥體結構：現場可直觀的看到膠管動態情況，及時調整
管夾閥工作原理：
操作手輪或者氣動，電動，液動形式擠壓內部膠管，達到啟閉作用
1、夾管閥主要由閥體、橡膠套管、閥桿、傳動元件組成。
2、撓性閥一種夾管閥，但不一定是球形夾管閥。
3、閥中間的有一套管，介質由套管中通過，用氣動、電動、手動或者液動等驅動方式擠壓套管，達到開關/調節的作用。
4、套管是任何夾管閥最重要的零件，是夾管閥的核心，提供抗腐蝕、抗磨損和承壓能力。夾管閥的質量取決于套管的質量。
5、撓性閥和球形夾管閥中的“撓性”和“球形”都是指夾管閥的結構特征。
6、撓性，指閥的套管是用撓性材料制作的。物體受力變形，作用力失去之后不能恢復原狀的性質稱為撓性。使用撓性材料制作的夾管閥內套，在受到擠壓關閉后，撤銷擠壓力，內管不會自動回復完全打開狀態，需要在介質壓力下回到完全打開狀態。
7、球形，指閥體外殼形狀。在采用用控制介質注入閥體外殼與套管之間，擠壓套管實現夾斷的方式時，采用球形外殼有利于套管在介質壓力下回到完全打開狀態。
8、球形撓性夾管閥，撓性閥，撓性夾管閥，球形夾管閥。在控制介質未輸入時，膠套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態。
9、由于管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因流體壓力而變化。當控制介質進入管套與閥體之間的空腔時，管套在介質壓力下變形截流。
10、因橡膠管套承壓力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力及多人輔助，禁用其他開具開閉。
